GRAVER系列高功率纳秒激光器

特征参数:

● 35W@1064/30W@532nm
● 超短脉宽<10ns@40kHz
● 高峰值功率>70kW
● 高光束质量M²<1.2
● 紧凑、密封、坚固的工业级设计

应用:

● PCB 板切割钻孔
● 陶瓷加工切割
● 太阳能电池板划线
● 触摸屏制造

GRAVER系列高功率纳秒激光器

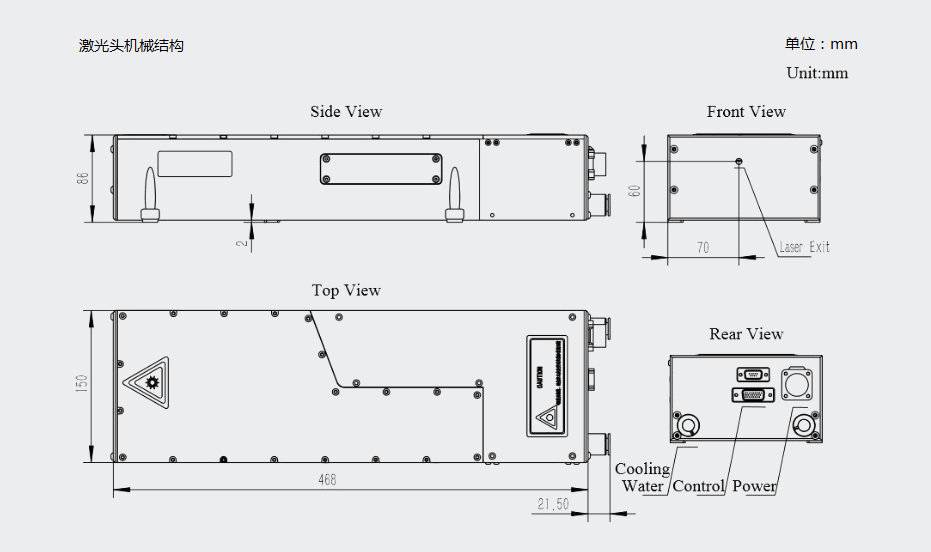

  • 商品图尺寸

    Product size diagram
  • 规格参数

    Specification parameter
  • PDF在线预览

    PDF online preview
  • 1111.jpg

  • 光束特性



    项目

    GRAVER-1064-35

    GRAVER-532-30

    波长 (nm)

    1064

    532

    重复频率1 (kHz)

    30 – 150

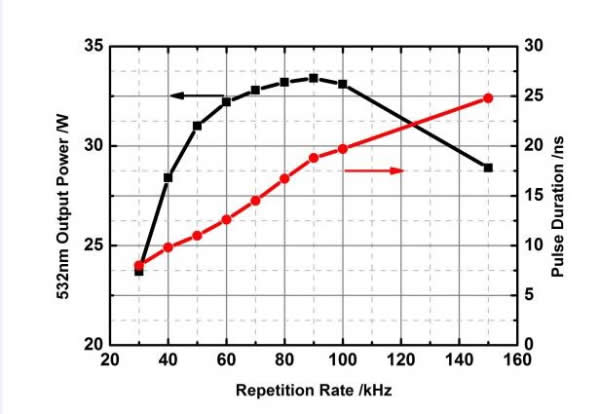

    平均功率(W)

    不同重复频率下的平均功率(W)2

    40kHz

    80kHz

    120kHz

    40kHz

    80kHz

    120kHz

    35

    40

    36

    28

    32

    30

    脉冲能量 (μJ)

     不同重复频率下的脉冲能量(μJ)

    40kHz

    80kHz

    120kHz

    40kHz

    80kHz

    120kHz

    875

    500

    300

    700

    400

    250

    峰值功率(kW)

     不同重复频率下的峰值功率(kW)

    40kHz

    80kHz

    120kHz

    40kHz

    80kHz

    120kHz

    62.5

    21

    10

    70

    24

    11.4

    光束质量

    TEM00(M2<1.2)

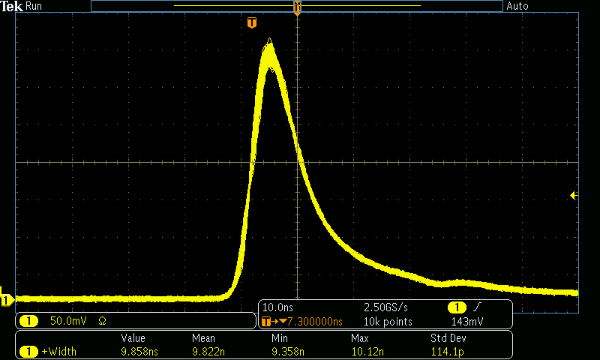

    脉宽3 (ns)

    <14@40kHz

    <10@40kHz

    能量稳定性 (RMS)

    <2%

    功率稳定性4 (RMS)

    <2%

    偏振度

    >100:1

    光斑圆度(%)

    >85%

    光束指向性5 (μrad/℃)

    <50

    发散角6 (mrad)

    <2

    束腰直径 (mm)

    ~0.40±10%

    光斑直径7 (mm)

    ~0.75±10%

    束腰位置8 (mm)

    -162±10%

    一般特性


    电源输入

    220 VAC ±5% 50-60Hz

    能量损耗

    <500W(35W @40kHz@1064nm)

    冷却方式

    闭路循环水冷

    工作条件

    温度15-35℃  湿度 <65%

    加热时间

    <40min
